/// EQUIPOS // Filtro Parabolico
>> Nota: Hacer click en las imagenes para Agrandar <<

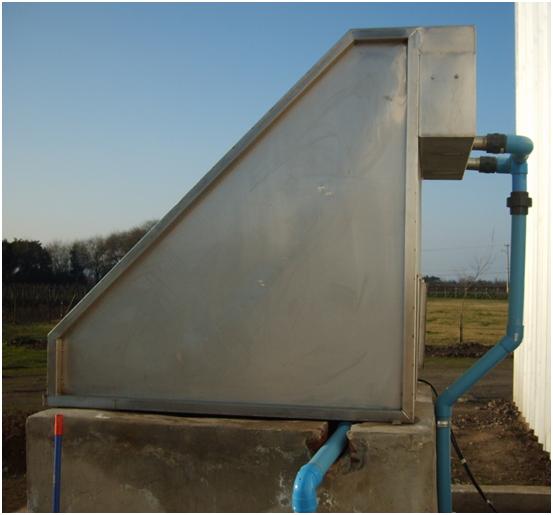

Esta clase de Equipos de separación Sólido – Líquido, presenta gran funcionalidad debido a su sencillez, pudiendo ser utilizado para cualquier tipo de RIL. Su construcción en Acero Inoxidable y la falta de elementos mecánicos en su operación, garantizan su durabilidad. Posee un sistema de distribución del RIL, para garantizar la separación eficiente en toda la superficie filtrante. Es de fácil mantención y limpieza, pudiendo ser realizada solo por un operario.

COMPONENTES DEL EQUIPO

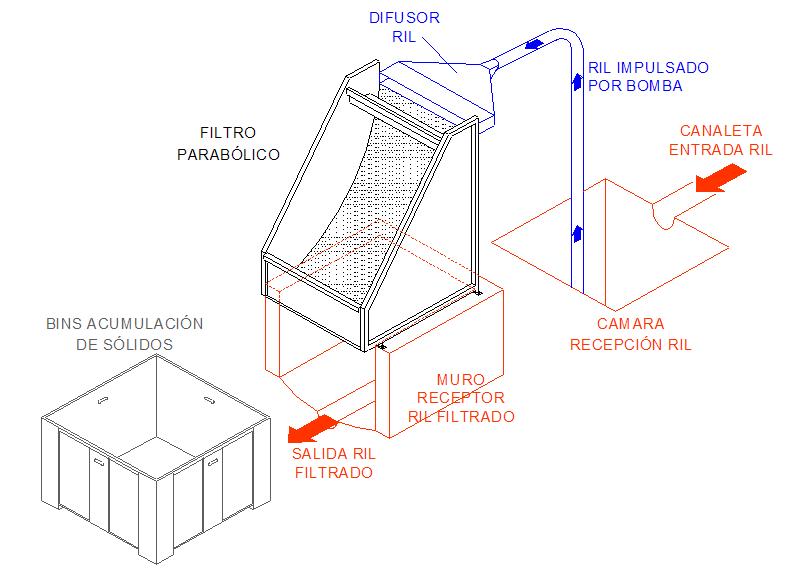

Los sistemas de pretratamiento dotados de Filtros Parabólicos, se encuentran compuestos de los siguientes componentes principales:

  • Cámara de Recepción del RIL: Esta es utilizada para acumular el RIL que proviene desde el centro productivo (lugar de generación), y ser succionado por una bomba para levantarlo hasta el Filtro Parabólico.
  • Difusor del RIL: Este corresponde a un elemento metálico, confeccionado de acero inoxidable, que tiene la misión de aumentar la dimensión del ducto de impulsión de la bomba, para que el RIL sea distribuido a todo lo ancho de la superficie filtrante.

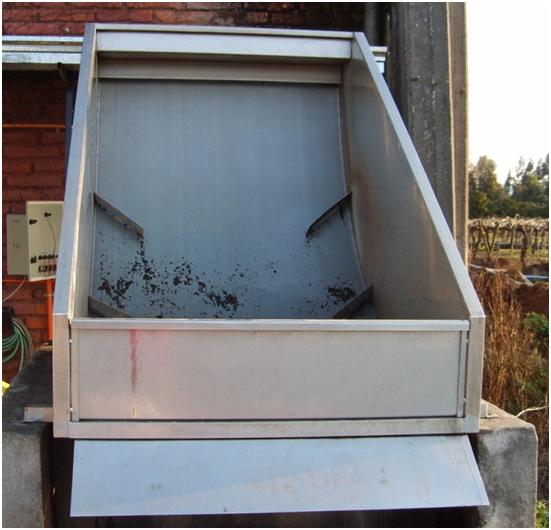

  • Superficie Filtrante:El equipo se encuentra dotado de una placa perforada de acero inoxidable, de ranura circular en distintos diámetros de abertura, según las características del RIL a Filtrar. Esta  posee una forma curva, dado por una parábola, que permite retardar la caída del RIL, efectuando de manera adecuada la separación de la fracción Líquida, de los Sólidos que quedan retenidos sobre la placa, en la parte inferior del filtro, retenidos por la puerta removible.
  • Recipiente de Acumulación de Sólidos: La puerta que posee el filtro, en el extremo inferior de la placa perforada, evita que los sólidos retenidos en la superficie filtrante caigan del equipo. Cuando sea requerido, un operario deberá remover la puerta, para realizar la limpieza del filtro.

CARACTERISTICAS CONSTRUCTIVAS
Nota: en caso de requerimientos especiales, las dimensiones del equipo pueden variar.

MATERIAL: Estructura:

Acero inoxidable AISI 304.
Espesores de 1 hasta 2 mm.

Superficie Filtrante:

Placa Perforación cilíndrica, en acero inoxidable AISI 304.
Diámetro dado según las características del RIL.
Espesores de 1 hasta 2 mm.
DIMENSIONES: Dimensiones Generales

Dimensiones aproximadas:
Ancho: 1,1 m // Alto: 1,6 m // Largo: 1,2 m
Superficie Filtrante: Área de Filtración: 2 m2 Aprox.
